不停机接换料,斯布诺S2双工位无溶剂复合机好炫!
时间:2022-06-17   来源: 互联网   阅读:6463次

投稿箱:

如果您有包装新产品、新材料或者包装行业、企业相关新闻稿件发表,或会议合作、展会合作,欢迎联系本网编辑部!
邮箱:3270059559@qq.com(期待您的邮件!)。

6月15日,重庆鑫仕达包装有限公司在包装前沿直播间发布了最新推出的新机:斯布诺S2双工位无溶剂复合机。流畅靓丽的外观、多个性能创新及极赋前沿意识的无线互联在设备上的应用让这台设备一在行业亮相便引爆关注!

当日直播浏览量达到1.52万人次!同时引发行业讨论热潮:双工位真的适合无溶剂复合工艺吗?

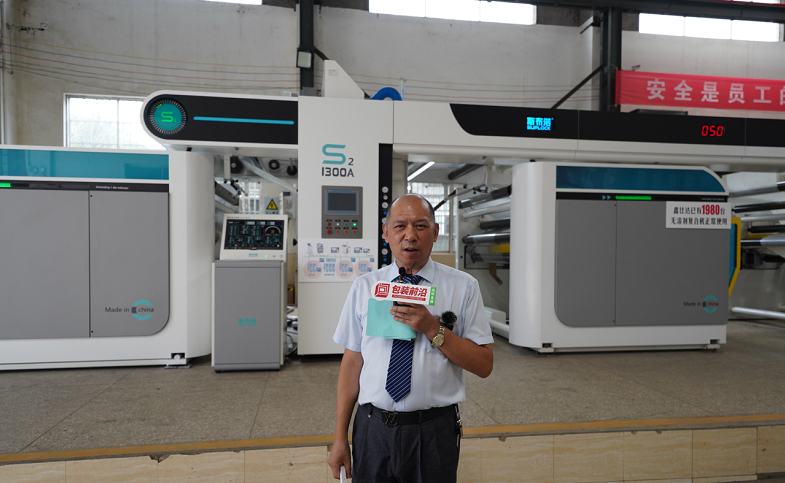

JAD48D@HJU7~JGYQ~4QUEHI.pngimage.png鑫仕达总裁李永才先生


研发初衷:解决三大难题
鑫仕达总裁李永才先生介绍,之所以下定决心研发双工位无溶剂复合机,是因为在拜访了上千家彩印企业后,发现大家在使用无溶剂复合工艺的时候,会普遍遇到三大问题:
1、复合尼龙膜停机换料时,尼龙易吸潮从而形成拉伸,影响复合质量;
2、单工位无溶剂复合机频繁停机、加速的时候,容易在低速段产生溢胶的现象;
3、停机换料时,频繁的加速、减速,速度不停变化,产品质量的稳定性受到影响。
这三个问题,仔细研究下来,底层因素都是同一个:

因为需要停机换料造成了机速变化。

因此,很多客户向鑫仕达提出了要求:能不能做到恒速接换料?
面对客户的要求,鑫仕达技术研发团队思考了多个方案,最终认为:
能实现不停机接换料的双工位无溶剂复合机可以完美地解决这三个问题:
1、因为不停机,尼龙就不会长时间暴露在空气中吸潮变长;
2、恒速接换料,就不再会产生低速时溢胶的问题;
3、恒速接换料,复合产品质量的稳定性会更好。
立项后,鑫仕达技术研发团队、西门子数字化工业集团技术支持团队和重庆维根工业设计有限公司研发团队三方鼎力合作,由鑫仕达完成整机技术集成,西门子提供电气控制系统,维根负责整机外观设计,三方强强联手,最终推出了这台让人眼前一亮的斯布诺S2双工位无溶剂复合机!

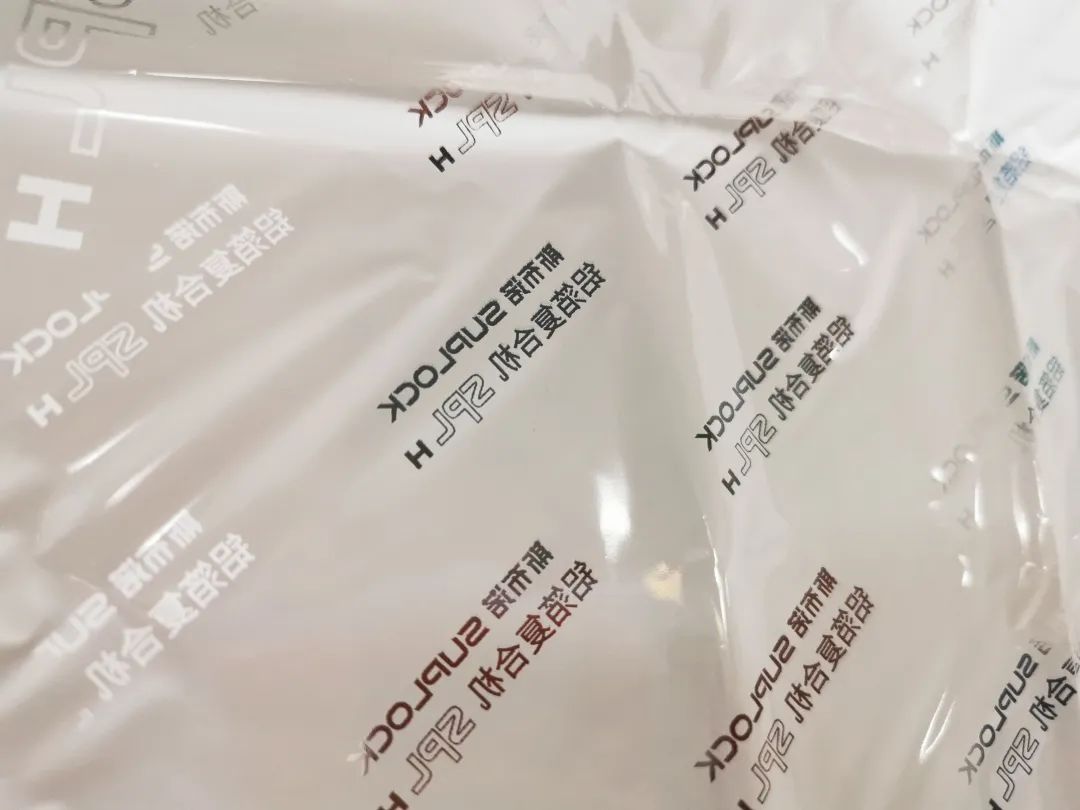

S2无溶剂复合机复合样品


八大亮点,改写双工位刻板印象
斯布诺S2双工位无溶剂复合机具备八大亮点:


1、双工位换料不停机



这是新机的首要特点。

也是当天直播活动时,现场演示不停机接换料最引人关注的一点。
业内专业人士关心的是:它是否真的能做到恒速不停机接换料?
当天演示的是200m/min生产速度时,不降速不停机接换料,非常成功,平稳。
鑫仕达技术总监陈跃华先生介绍:
这台设备可以做到是什么生产速度就以什么速度不停机,恒速接换料!

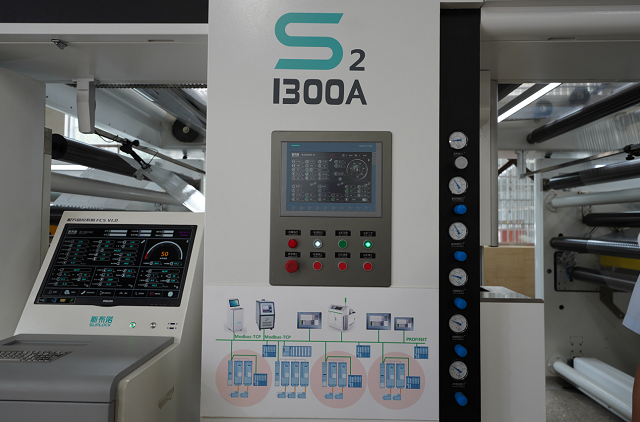

2、壹屏全控,操作简单
显示屏面板是由维根工业设计有限公司设计了一款无指纹面板。常见的不锈钢面板手摸上去,会产生指纹,而S2显示屏面板任何一个地方被手触摸后都不会产生指纹。
据李总介绍,S2整机采用德国西门子系统,每一座之间只有一条电源线、一条网线、一条气管连接,真正实现了整机网络数字化控制。包括配胶机、水温机,均采用远程网络互联。


包括配方管控系统也是采取的网线连接,全部实现了网络互联。其中,翻转架的翻转过程采用了无线互联方式,是一个非常大胆的尝试。

壹屏操作系统,壹屏全控,就是所有的操作都可以在这一个屏幕上面完成。

3、配方管控系统


斯布诺FCS V1.0配方管控系统,可以容纳50000个配方

可以自动记录上一次生产的所有工艺配方,在下次使用的时候,可以一键返回,即可调用。根据彩印企业的要求,用版号来识别。
并且采用了中文输入法,操作简单方便。
还可以自动记录、自动保存工作当中的所有数据,以便回溯。
4、工艺配方打印系统

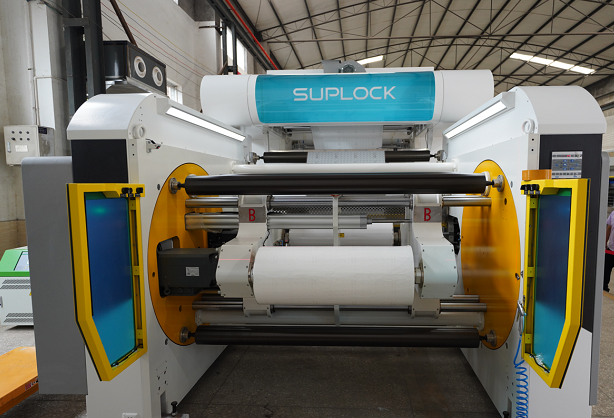

5、圆盘式翻转
6、夹持式装卸料


夹持式放卷,由左右两座往中间一合可以把材料夹紧。这是单工位无溶剂装置非常成熟的技术,成熟的工艺,引入到双工位,为不停机接换料提供了很大的助力!

7、直压式圆弧切刀
传统切刀都是一个悬臂圆弧式的,往下压是一个圆弧运动,切刀做的仍然是一个圆周运动。
直压式圆弧切刀在压料的时候,采取的是直线运动,圆切刀仍然采用圆周运动。这种设计结构非常简单,而且非常方便地实现了正反切刀。
这样设计的好处还大大增加了操作员工的安全性。
8、顶层自动穿料
我国的工人一般个头不会太高,在超过2米以上的穿料操作起来很困难。因此在新机设计了从复合到收卷有一个顶高位自动穿料机构,可以自动穿料,减少工人的操作难度,也更方便。

除了性能上的突破,斯布诺S2-1300双工位无溶剂复合机还有一些相当亮眼的设计:

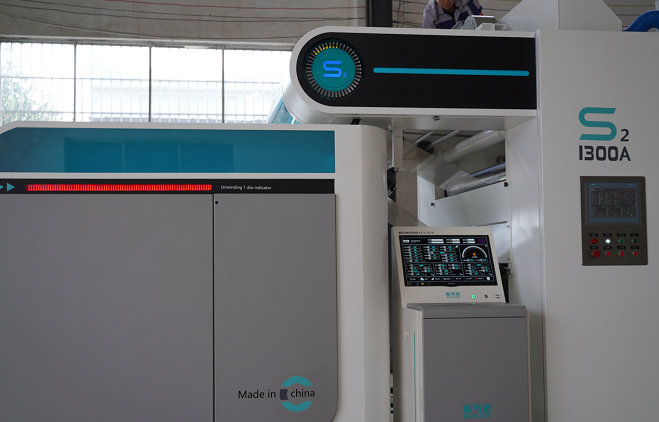

1、远程卷径指示
当设备放卷时,初期材料卷径800mm的话,指示灯会亮成满格,而当卷径变小的时候,亮度就慢慢减小,当卷径减小到150mm的时候就会显示红色,并不停闪烁,提醒操作员工,员工在比较远的地方也能看到。
2、速度显示灯


在设备左上角,有大大的绿色字母S2,在字母四周有一圈闪烁的灯,当机速比较低,比如只有50m/min时,灯闪烁得比较慢;机速向上加的时候,灯就会随着速度的增加转得更快。同样可以让操作员工在远程就能对设备的状况心中有数,从而让操作变得更简单。

3、机械结构调整
把收卷放到了外部:考虑到收卷的卷径比较大,为了装卸料比较方便。
把涂布机构和复合机构的距离缩小到500mm左右的距离:减少NCO跟空气当中水分发生化学反应的概率。
4、安全设计


放卷单元设计了安全警示,用黄色边框、蓝色底色营造了警示感觉,并设置了安全光幕,能智能判断操作人员在什么时候在这个地方是安全的。

设备切刀也设计成内置式的,可以方便并确保员工的操作安全。
还有自动刹车系统、误操作自动保护系统等安全设计。
5、直线圆孤切刀,定长断料
由于无溶剂完全没有初粘力,尾料太长的话就会造成内层起皱,内层报废风险就会增大。S2为了解决这个问题,做了一个直压式圆弧切刀,可以定长断料。比如要求接料的长度是30厘米,那么无论在高速、低速接料,它的长度都是30厘米。


新机创新亮点很多,可以很容易看出鑫仕达在这台设备上倾注的心血和努力!

当天直播间观众提问也很积极,鑫仕达技术总监陈跃华先生对观众提问一一进行了解答。
包括:
1、这台机最高的机速可以开到多少?裁切换料的时候它的机速有变化吗?
鑫仕达技术总监陈跃华:
S2设计的机械速度是450m/min,演示时是200m/min不停机接换料,接料时机速没有变化。
2、为什么会开发双工位?
鑫仕达技术总监陈跃华:
鑫仕达做了1900多台设备,在全国乃至世界各地使用。
我们发现企业在生产时,有一些问题容易在单工位上出现:
比如尼龙膜从涂布以后到通道这一段,它的距离可能只有6米左右,但是尼龙很容易受潮。
因此我们新的双工位,从涂布到复合只有0.5米左右的一个距离。也就是说涂胶完后马上进入复合,减少胶水在空气中的接触时间,就可以解决这个问题。
第二个就是单工位的时候,因为停机换料机器有个停止,停止的这个过程中,涂布量上在低速的时候会偏大,很容易在低速区域出现上胶量过大,从而溢胶。
我们开发双工位,就可以换料不停机,不停机接换料。
同时我们发现,双工位200m/min的生产速度可以实现单工位400m/min产量,而且它因为没有换料的交接时间,因此质量会更稳定。
3、新能源电池复合可以用吗?
鑫仕达技术总监陈跃华:
新能源电池有几大类别,要根据复合的产品结构判断。目前新机主要用于塑塑复合,下一步会攻关金属箔类的自动切换料。
因为我们要在塑塑这个工艺上面更成熟后再来攻关金属箔类,比如铝箔类、铜箔类材料。
因为我们已经有了铝箔复合机,要在双工位实现铝箔高速切换料还是有希望的。
4、换卷时接头损耗会有多少?
鑫仕达技术总监陈跃华:
这台设备很大的一个亮点,就是我们在印刷或干复时,使用的都是悬臂切刀,拖尾长一般会超过50厘米到1米。这种拖尾长在无溶剂收卷时很容易形成反卷。
因此S2新机实现了定尾长切料
我们的切料尾长是可以设定以及控制得跟机速无关,也就是说,一旦调试好了以后,可以在100m/min生产时也是300mm长,200m/min也是300mm长,甚至到250m/min也是300mm长。
我们要解决的就是接料的准确性问题,不是切料的问题。因为我们设计了直压式圆弧切刀,我们的切刀是不一样的。我们采用了夹持式装料,在接料的切刀上面使用了直压式圆弧切刀来解决这个问题。
5、这台新机可以用到电机电气绝缘材料吗?
鑫仕达技术总监陈跃华:
电气绝缘复合材料一般会比较厚,比如包括它的中间层PET,基本上都会有130um厚,在S2这一台机器上的话是不可以的。
因为S2更倾向于薄料软包装这个领域的应用,如果是高厚度PET复合,我们有专门的其它设备可以生产。
6、双工位无溶剂复合机对比单工位无溶剂复合机更适合哪些产品结构?在性能上有一些什么差异?
鑫仕达技术总监陈跃华:
双工位的话暂时我们不在金属箔这一类就是刚性易折产品上应用,主要用于塑塑类软包装,两层、三层都可以。
双工位最大的一个优势就是长期稳定生产。也就是你的单量大的那种产品,比如说每天有50卷、60卷这种单量大的,如果小单频繁去切换优势就相对没这么明显。
7、设备收放卷最大的承重可以到多少?
鑫仕达技术总监陈跃华:
现在的收放卷都是按卷径800mm计算的,1米3幅宽承重300公斤以内肯定没有问题。有一些比重大、比较厚的材料,理论极限的话,500公斤没有问题。
8、涂布范围是多少?最薄可以涂多少?
鑫仕达技术总监陈跃华:
S2涂布范围是0.8~2.3gsm,少于0.8gsm涂布量的我们有另外机型的设备可以涂布。


正如直播当天,广东包装技术协会副秘书长•包装前沿总编范军红女士总结发言里提到的那样:

S2-1300双工位无溶剂复合机的闪亮登场,其绚丽的外观造型和匠心独具的创新亮点凝聚着鑫仕达所有研发人员的心血,这台设备的成功研发也充分验证了鑫仕达公司在无溶剂复合机设备制造上的机械制造实力和新的技术突破,也证明了我们中国设备无论从外观设计还是创新技术的应用丝毫不逊色于国外的设备,甚至在某些方面还有新的超越!
新机也是鑫仕达公司多年技术积淀、厚积薄发的最佳证明,相信斯布诺S2双工位无溶剂复合设备的成功研发,会进一步推动无溶剂复合工艺的发展与应用!


斯布诺S2双工位无溶剂复合机新品发布会取得了圆满成功,
而这仅仅只是开始!
能检验它的当然是实际应用情况!
当用斯布诺S2双工位无溶剂复合机正式投产,生产出第一批产品时,我们将第一时间为您实时跟踪报道!
敬请期待!
