镀铝膜是一种实用性很强的包装材料，它以蒸镀的方法在塑料薄膜表面镀上一层薄薄的铝，赋予普通塑料膜更好的阻隔性能，也因此在复合软包装中广泛应用，比如饼干、方便面、膨化食品以及部分医药、化妆品的外包装等。

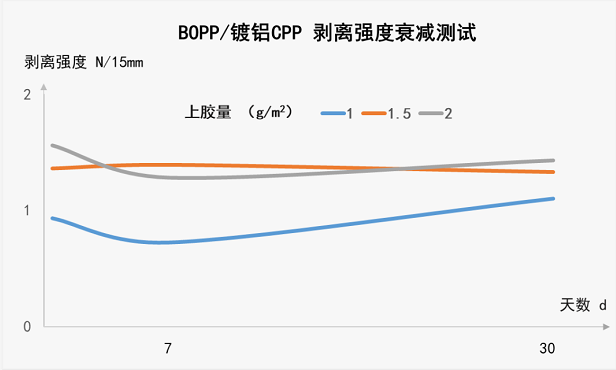

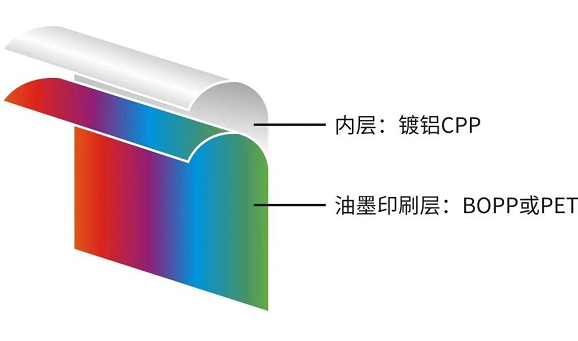

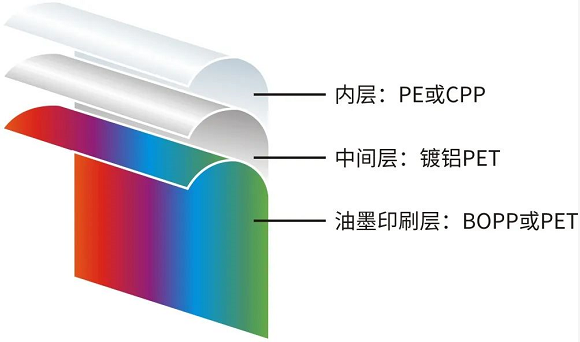

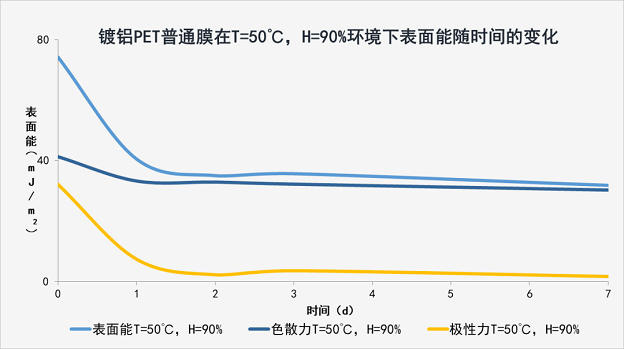

常见的镀铝包装通常由两层或三层结构复合而成，每一层之间都需复膜胶进行粘接复合。 两层结构 三层结构 在镀铝外层结构中，镀铝层与印刷层的复合难度最大，尤其对无溶剂复膜胶而言，遇到的难题更加复杂。 非常棘手的一个难题便是镀铝外层的复合牢度偏低。其原因是多方面的，比如由于镀铝膜质量波动等因素造成镀铝转移，进而导致复合强度下降。另外，还有一个容易被忽视的事实是，镀铝膜保存或运输不当都可能造成镀铝质量下降而诱发牢度问题。我们的研究数据表明，高温高湿环境下，镀铝膜的表面能和极性力快速下降，将导致复合粘接不牢。 为解决无溶剂胶复合镀铝膜的难题，万华化学针对性地开发出专用牌号——无溶剂镀铝增强胶WANNATE®6035A/WANEXEL®735B。 以BOPP（油墨）/镀铝CPP复合结构进行实地上机测试，膜层剥离强度远超1N/15mm的标准线，实战能力超群。 ☑ 上胶量：1.7 gsm ☑ 机速：250 m/min 剥离强度测试 0天 1.47 7天 1.57 30天 1.65 在机速250m/min的同等条件下，我们还进行了不同上胶量的复合。在30天周期测试中强度无衰减，相比于干复胶，上胶量减少，从而大大节约用胶成本。
