首页 新闻资讯 前沿微信 正文
【技术】用了聚氨酯油墨,复合时要特别注意这一点!
时间:2017-10-09   来源: 包装前沿   阅读:18354次

投稿箱:

如果您有包装新产品、新材料或者包装行业、企业相关新闻稿件发表,或会议合作、展会合作,欢迎联系本网编辑部!
邮箱:3270059559@qq.com(期待您的邮件!)。

  胶粘剂固化不完全是复合工序最常见的质量问题之一。

造成此问题的原因很多,比如说配比不准确、溶剂中水分或醇类含量过大、环境湿度太大、剩胶保存不当、胶粘剂本身交联度不够等因素都会造成固化不完全的结果,其中,尤其要引起大家重视的是聚氨酯油墨对胶粘剂不固化的影响。

以下是一个具体的案例:

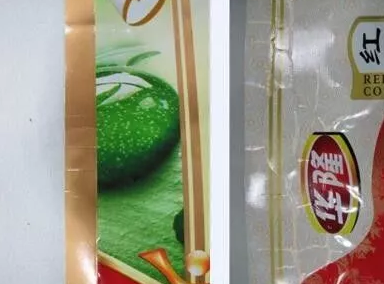

该样品的结构是:PET12/VMPET12/CPP60

样品情况分析如下:

1、外层PET/VMPET剥离强度1.5N/15mm,剥离时油墨与镀铝之间分开,因剥离角度不同会有较少油墨或镀铝转移,胶水有发粘不干现象, 80℃烘箱继续熟化24h,发粘现象无明显变化,将剥离样条暴露在潮湿空气中24h,样条仍然发粘。

2、一次成型复合的里层VMPET/CPP剥离强度3.5N/15mm,没有发粘不干现象。

结论:不干成分为-OH成分,说明胶粘剂中的固化剂已有一部分被消耗。

客户几款产品都是这个现象。

原因分析:

1、加工成型时为一次成型,生产过程中没有另外进行配胶。

2、油墨为无苯无酮聚氨酯油墨,溶剂为乙醇:乙酸乙酯:乙酸正丙酯=2:3:5,残留总量3.6mg/m2,其中醇类溶剂0.2mg/m2

如何应对此类问题呢?

由于问题点非常明确,其实解决起来也不复杂,大家能注意到此类问题,有所警惕,一般都不会出问题。

具体解决方案如下:

1、选择产品质量稳定的供应商

—2、油墨与胶水的搭配使用,要保持相对稳定

3、更换油墨或胶水时进行匹配性试验

4、印刷时加入油墨固化剂,根据实际固化情况,配胶时适当多加10%~20%固化剂。

当然,为了更好地帮助客户解决此类问题,北京华腾在胶粘剂的改进上也在不断努力,依靠强大的技术依托,研发出了一款快速固化型胶粘剂UK3160DK/UK5060。在解决此类问题上也有非常不错的效果。


声明:转载此文是出于传递更多信息之目的。若有来源标注错误或侵犯了您的合法权益,请作者持权属证明与本网联系,我们将及时更正、删除,谢谢!热线:020-85626447。
凡本网注明"来源:包装前沿网"的所有作品,版权均属于包装前沿网,转载请必须注明来源包装前沿网,http://www.pack168.com。违反者本网将追究相关法律责任。

包装前沿网
