首页 新闻资讯 Q群问答 正文
国望论坛?你问我答?Q群问题
时间:2015-01-28   来源: 包装前沿   阅读:14482次

投稿箱:

如果您有包装新产品、新材料或者包装行业、企业相关新闻稿件发表,或进行资讯合作,欢迎联系本网编辑部,邮箱:3270059559@qq.com(期待您的邮件!)。

  1、袋角封不住

  华:热酱料包装,83℃以上热灌装自动包装,PET/AL/PE热封时有的袋角封不住,起泡,各位有什么办法解决?出问题的是内层热封层,如果是60℃以下就不会出现这种现象。

  复合包装--张:你需要用耐铝箔水煮的胶水,不是普通的水煮胶。

  华:是PE层封不住,PET/AL/PE没分层!

  复合包装--张:那你需要调整PE膜的配方了。

  华:我已调过,100%线性、100%MLLDPE都试过。

  源泰包装:内容物温度太高了,热粘强度不够,调整PE配方,你用了什么牌号的MLLD,可以试一试另一种牌号的。

  晶鑫科技小张:封不住和复合膜的剥离强度有很大关系的,一般来说PE膜耐83℃还是完全可行的。检查一下复合剥离强度。

  2、好丽友包装结构

  达包装:大家谁知道好丽友的包装是哪里生产的?

  山西鹏远:惠州宝柏做一部分。

  达包装:那个薯片结构我看了下,好像有点奇怪,好像是四层的。

  希尔.周:没什么奇怪的吧,它的结构:BOPP20/PE15/MPET12/PE30。

  达包装:谢谢。

  石家庄誉宏药包:爱普包装也有做好丽友的包装。

  3、不热封

  积丞包装:谭力:请问使用什么材料涂布在PE膜的表面,而使得PE膜不具备热封的性能?

  济南小柯:用电晕机冲击一遍,PE热封强度就不好了。

  积丞包装:谭力:这样做虽然热封性能下降了,但是有粘刀的现象出现。

  济南小柯:里面垫东西就不会粘。或者你再印一层调墨油看看效果如何。

  4、开胶

  领翔包装-莫:请问大家,为什么复合纸板停机后,再开机时会开胶呢?就是换卷的时候都出现这种情况,有大概10来米是这样的。收卷的时候复合下面那层纸与上面的纸板开得拱起来了。

  某软包:开胶是不是没有上胶??

  领翔包装-莫:有胶。

  上海益达干复合:张力没控制好,是不是只有停机时会这样?

  领翔包装-莫:是的。而且复的都是比较厚的才会这样。

  铝箔印刷:那不叫开胶。

  上海益达干复合:那叫分层。

  某软包:烘箱温度关了没?

  铝箔印刷:一个是胶水的初粘力,二是张力没有控制好,在停机过程中由于胶水的初粘力没有形成,所以变形造成了开胶。

  上海益达干复合:控制好张力,再重新设定下温度就可以了。

  领翔包装-莫:现在是大辊没有温度,停机的时候工人把料拉紧,才不会出现这样的问题。我们这种料复合的过程中张力不能大,太大了是卷。烘箱温度没开。

  上海益达干复合:你适量开点温度,没温度胶水初粘力太小了。

  5、胶水变白

  某软包:请问下醇溶胶,上机后变白色是怎么回事?

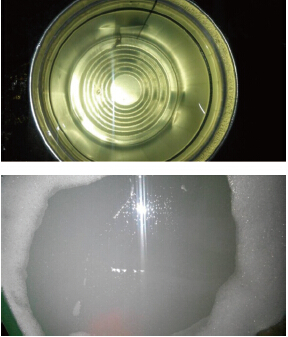

  配比好的胶水

  李工:这是那家的胶水呀,像放了半个月的,刚配好看着还不错。

  某软包:刚刚配好,才生产两小时就变白了。

  山东临沂软包装:溶剂没用错?

  李工:是所谓快速固化胶吗?

  某软包:溶剂没用错,也不是快速固化胶。

  山东临沂软包装:之前设备上是不是复过脂溶胶?

  某软包:是复过,但脂溶胶全部清洗干净了,胶盘也换了。酒精纯度99.5%。

  湖北干复小夏:这是水分影响造成的,醇溶胶遇水就白。

  某软包:有这可能,可天气不潮湿。

  湖北干复小夏:溶剂没问题,应该是水分影响。

  某软包:有检测。

  湖北干复小夏:夏天经常会出现醇溶胶发白,仔细检查胶水配溶剂有没有问题,胶水配的溶剂有问题,一配就会白。

  尚品印务张:是不是泵到胶盆发白?泵没洗干净吧,泵里有酯溶胶吧?

  某软包:这些都有注意,已经洗干净了。

  尚品印务张:你网辊是一个整体吗?我们也出现过这种情况,后来发现是网辊里面有胶进去了。

  某软包:网辊不是整体的。

  尚品印务张:胶水会流进去吗?

  某软包:我这里两台都做醇溶胶,都一样会变白。胶水厂家也不一样。胶水不会流进去,才刚刚开始生产。

  心灵的家:可能溶剂有问题。

  尚品印务张:是不是空压机里水过多?不是溶剂的问题,如果溶剂有问题的话,刚配出来就会发白。我看你讲的是开一二个小时就变白,这应该是空压机里面的水分经过气管慢慢进入到胶水里了。

  某软包:配出来时不会,看来我得去查查空压机。

  6、农药包装袋

  宝博包装材料:做农药包装袋需要注意哪些事项?

  包装技术高级工程师:装什么农药,液体、乳油?

  宝博包装材料:乳油、液体都要的。

  包装技术高级工程师:乳油太复杂,每一种都要实验确认;除非内层不要胶黏剂来粘接,才具有通用性,这种材料在国内只有一二家能做,他们可以出售AL和PE复合的半成品。

  宝博包装材料:我们以前没有做过这种,只是听朋友讲风险不小。

  某软包:的确,我们有做,要求特别高。

  包装技术高级工程师:如果是装乳油的话,内层用热压复合方法,不必考虑乳油对胶层的腐蚀性,这叫回避法。采用这种方式,任何一个小厂都能做乳油农药包装,质量风险可以最小化。另一方面乳油农药的配方又不是一成不变的,万一配方改变,其腐蚀性又不一样了,又要做验证,很麻烦。

  宝博包装材料:那就是说热压复合可以解决这些问题?

  包装技术高级工程师:是的。

  宝博包装材料:用挤出复合行吗?铝箔上面淋膜一层PE?

  包装技术高级工程师:乳油包装大部分出问题都是出在胶黏剂层,我不用胶黏剂那不是就解决问题了吗?不行,材料的配方是要特殊设计的。

  宝博包装材料:要用专业的热压复合机?

  包装技术高级工程师:是的。

  宝博包装材料:这种机器大约多少钱?

  包装技术高级工程师:不只是机器,重要的是工艺。

  7、包装复合不牢

  湖南尚品包装:普通袋:PET(印刷)复BOPA再复CPP(三层袋),做成成品后PET轻轻一撕全部撕下来了,复合层BOPA上没有一点油墨,怎么回事?

  雅威彩印林细文:什么油墨?

  湖南尚品包装:用的是蒸煮油墨。

  金誉包装王:1.没有上胶或上胶量很低;2.胶水质量异常;3.两层复合时复合辊几乎没有压力;4.PET印刷时搞错电晕面或电晕值不够(这种情况油墨一般会转移到另一层,比如油墨和胶会大部分转移到BOPA上)。

  湖南尚品包装:我们这次用的是单电晕面的尼龙,也就是印刷用的尼龙。

  蒋维:印刷级的不是更好一些吗?电晕肯定不是问题。

  湖南尚品包装:同事说双电晕的就可以解决这个问题。

  蒋维:好多做冷冲成型铝尼龙2.5c都是印刷级的。

  湖北干复小夏:和PET复合,正常放卷应该是尼龙电晕面复合的PET。

  蒋维:上胶量要超过3g/m2。

  湖南尚品包装:PET复尼龙是可以的,是CPP这一层复合不牢。也就是尼龙和CPP这层复合不牢。

  蒋维:因为PET是强度很好的材料,PA强度更好,这样两种材料结合,胶水一定要有足够的剥离强度。否则就很容易脱层。

  湖北干复小夏:你还是查CPP有没问题吧。

  湖南尚品包装:我CPP用的是库存,因为之前这个CPP做过很多货的,都没有问题。

  软包新人—飞:你也可以检查下看看是不是同一个批次的CPP或者同一生产日期之类。

  湖北干复小夏:不管是库存还是新购!不稳定不是只看表面。天气环境、复合时间,对复合工艺的调整和产品质量的影响、都有关联。

  金誉包装王:遇到过用库存时间较长的CPP复合PA,复合下机就几乎没有初粘性,一扯就全开,换了新的CPP,问题就解决了。

  蒋维:CPP放置时间过长会导致电晕不够,助剂析出,影响剥离强度。

  金誉包装王:我们分析的是CPP添加剂大量析出的原因,不知是否靠谱。

  湖南尚品包装:看来是CPP的问题,一会试验一下,谢谢。

  (注:以上是群里讨论的一些技术问题,读者朋友如有不同意见或补充,欢迎投稿给我们:fanjunhong@126.com或ss8996@126.ccom。同时欢迎加入我们的软包装技术交流QQ群:总群:121451012;I群:64311965;II群:37848282;III群:119411638;IV群:116162302;V群:256925591)。

本文系包装前沿网(pack168.com)独家供稿,禁止转载、拷贝,违反者包装前沿网将追究其人和单位的法律责任。有疑问请致电020-85626447。 包装前沿网
