文：包装前沿赵柳柳

夏末初秋的秦皇岛，阳光明媚。8月29日，由广东包协情报委、包装前沿杂志社主办的"秦皇岛格瑞因环境工程有限公司案例考察和技术交流会"在美丽的海滨城市河北·秦皇岛成功举行。来自全国13个地区数十名企业代表出席此次交流会。

本次会议由秦皇岛格瑞因环境工程有限公司营销总监丁世锐主持。

秦皇岛格瑞因环境工程有限公司董事长吴举先生、总经理石洪利先生分别介绍了企业的发展现状和经营宗旨，作为环保领域VOCs治理行业的专家与数十家企业代表进行了深入的技术交流和行业分享，针对秦皇岛格瑞因环境工程有限公司自主研发的高效节能的"赛可诺斯循环风改造+RTO+余热回收"的VOCs治理整体解决方案，技术总监吕明亮进行了详细的交流和分享。

格瑞因是专业从事VOCs有机废气、恶臭、异味及各类有毒有害气体治理工作的公司，可以为客户提供从方案设计、设备加工制造、系统安装调试、验收运行、直至交钥匙的全套工程技术服务。

针对RTO运行费用高的问题，格瑞因给出了完整的解决方案：高效节能CECNLS赛可诺斯循环风改造+RTO+余热回收。

赛可诺斯技术解决了传统治理方法只有投入没有产出的问题，具有减风增浓、微负压零泄露、去除效率高、运行费用低等特点，使废气变废为宝。

一、赛可诺斯循环风改造（零泄漏、微负压循环风改造）

目前，较落后的全新风烘干箱、没有循环风（0%循环）；稍先进些的部分新风、部分循环烘干箱（50%循环）；较先进些的循环烘干箱（70%循环）。

进行循环风改造，意味着减少排风量，减少热量损失；增加排风的浓度，意味着将污染废气变为可燃燃料，变废为宝。进行循环风改造可以为企业节约巨大能源。

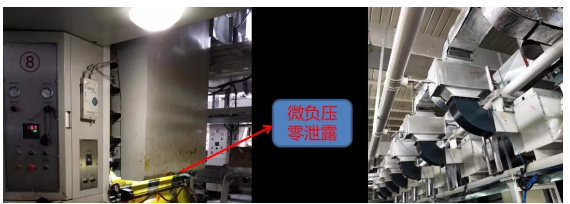

赛可诺斯循环风改造（零泄漏、微负压）

赛可诺斯循环风改造具备以下优点：

1、保留原有烘干系统主要设备，尽量利用企业原有设备，工程造价低；

2、保留原有热源，与新增加热源可同时工作，供热双保险；

3、烘箱微负压，有效吸取墨盘挥发气体，降低车间异味；

4、巧妙更改管路，利用原有设备，烘箱循环浓缩风做到零泄露；

5、优化排风动力学，每个色组单独排风，总排风稳定，印刷不减速；

6、改造完成后，溶剂残留率远低于食品、药品包装等溶残标准。

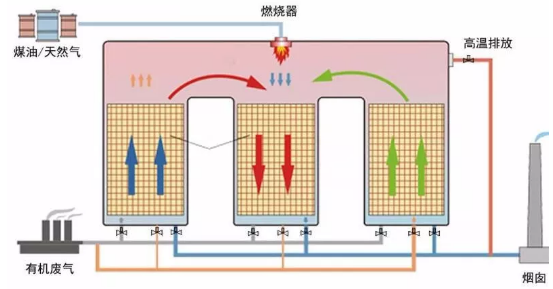

二、三床RTO

1、床式RTO，蓄热室彻底密封，运行稳定可靠；

2、采用平推密闭阀，结构简单，彩包企业可随时自我维修，对环保公司无依赖；

3、三床RTO长宽高可随意变换设计，充分利用甲方现有场地，对场地要求低；

4、五万风量以上，可采用五室、七室、九室设计，可随运行风量变为三室运行；

5、采用美国蓝太克多层蜂窝蓄热材，解决蓄热材质易碎裂、易堵塞的问题；

6、采用美国燃烧机，支持多种燃料，调节比高，能耗低；

7、增厚内保温，不做碳钢壳体外保温，避免内保温不锈钢悬挂件氧化、脱落。

三、旋转RTO

1、非接触式旋转阀，采用高压气体密封，阀门定片和动片无磨损、免维护；

2、五万风量以上，不建议采用旋转RTO，避免旋转阀过大、加工、运输困难；

3、采用美国蓝太克多层蜂窝蓄热材，解决蓄热材质易碎裂、易堵塞的问题；

4、采用美国燃烧机，支持多种燃料，调节比高，能耗低；

5、增厚内保温，不做碳钢壳体外保温，避免内保温不锈钢悬挂件氧化、脱落；

6、排气低于北京环保标准，可承诺低于20mg/m3。

四、燃烧尾气热能回收装置

有废气焚烧、热能回收装置，可以把电加热的费用全省了。

简单的热值换算：1公斤溶剂≈1方天然气≈10度电，排掉就是损失。

讲解结束后，参会代表分别针对安全问题和运行效果等VOCs废气治理技术进行了提问：

吕总监和吴举董事长为客户做了详细的解答！

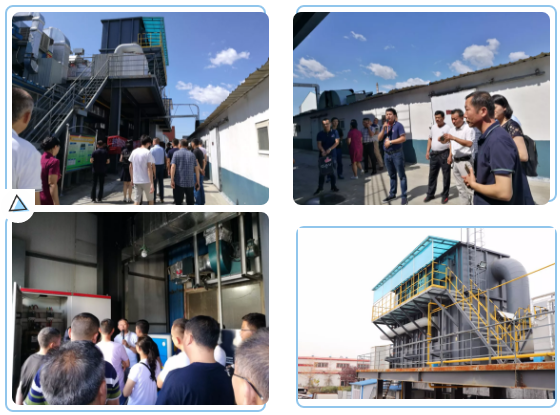

随后，一行人前往秦皇岛港田铝塑包装有限公司实地考察“高效节能CECNLS赛可诺斯循环风改造+RTO+余热回收项目”的实际运行效果：

秦皇岛港田铝塑包装有限公司位于秦皇岛经济技术开发区境内，是秦皇岛重点企业，主要从事各种软包装材料技术与产品的研究、开发、生产和销售，专门为食品、医疗器械、保健用品、日化、电子、卫生用品、化肥农药等行业提供高质量的软包装产品及解决方案。

公司现有五条彩印机，三条复合机，排放风量150000Nm3/h，VOCs浓度为500mg/m3,经过CECNLS改造后，风量浓缩至15000Nm3/h，VOCs浓度达到5000mg/m3。

现场运行状况

1、CECNLS系统改造，将风量由150000m3/h，500mg/m3减风增浓至5000mg/m3，降低了热量的损失，烘箱至少节省了20~25℃的温差。

2、CECNLS系统取代了沸石转轮，起到减风增浓的效果，降低末端治理的环保投资费用，相对于沸石转轮，CECNLS循环风系统投资少、运行费用低、工期短。

3、CECNLS系统使烘箱处于微负压状态，确保烘箱废气零泄露，加上对墨盘加盖，各种油墨、溶剂桶统一归置、加盖处理，减少了溶剂的损失，大大降低了车间味道。

4、末端治理设施采用三室RTO，对废气彻底氧化分解，净化效率≥99.5%，出口浓度≤15mg/m3，远远低于排放标准。

5、RTO运行时处于自持状态，不需要消耗天然气，运行费用低。

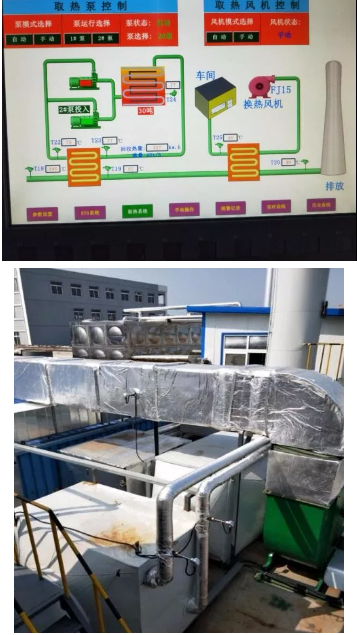

6、VOCs在RTO内彻底氧化分解的过程中，释放大量的热量，在RTO后端设置余热回收系统，回收的热量用于彩印机、复合机、熟化室的加热，取代了电加热器，生产线节省了60%~70%的电费。冬天还用于车间的采暖。

秦皇岛港田铝塑孙茂山副总向大家介绍格瑞因RTO治理设备的运行状况！一年可帮企业节省电费一百多万元。

高效节能 CECNLS+RTO+ 余热回收系统既解决了客户的环保问题，还为客户创造价值，从而降低客户的生产成本，使产品在市场更有竞争力，是彩包行业 VCOs治理值得考虑的选择。

秦皇岛格瑞因环境工程有限公司成立于2008年，注册资金3100万元，是国家环保知名企业。格瑞因环保对VOCs有机废气治理、废水污水治理拥有10余年的治理经验，是国内通过了ISO9001:2015质量管理体系、OHSAS18001:2007职业健康管理体系、ISO14001:2015环境管理体系认证环保企业。被市政府部门评为“守合同重信用企业”、“安全文明先进单位”，并获“第七届中国创新创业大赛秦皇岛赛区”第一名、“中国设备管理协会评选为理事单位”、河北省“工业研发机构”、国家科技型中小企业、河北省科技小巨人等荣誉。格瑞因始终奉行“为客户创造价值”的经营理念，格瑞因的产品代表品质。

目前，秦皇岛格瑞因环境工程有限公司的工程项目遍布天津、辽宁、吉林、河南、山东、江苏、安徽等13个省市。秦皇岛格瑞因环境工程有限公司在2018年铺张国内市场，预期将在2019年实现1亿元销售额。格瑞因环保同时是行业内口碑和使用效率性价比最高的废气治理企业，也是目前国内环保领域成长最快的企业之一。
